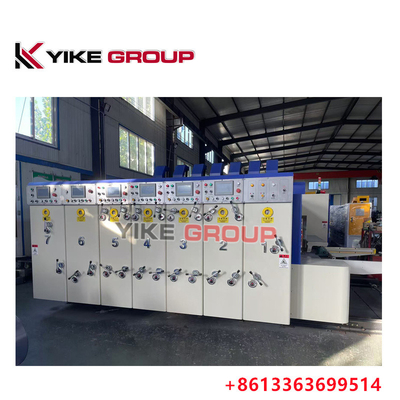

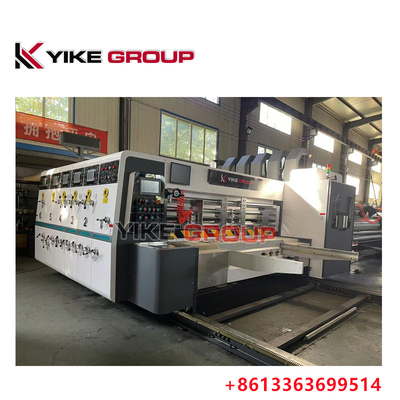

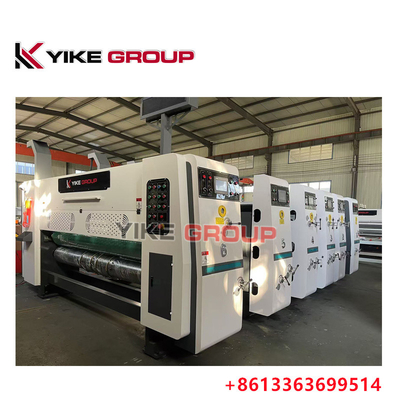

Kecepatan Desain 150pcs/MinYK-1425 Otomatis Flexo Printing Die Cutting Dengan Slotting Knives Machine

Kecepatan Desain 150pcs/MinYK-1425 Otomatis Flexo Printing Die Cutting Dengan Slotting Knives Machine

Komposisi dan karakteristik kinerja seluruh mesin

1Komputer mengontrol setiap unit pencetakan dan pengaturan fase slotting dan die-cutting, yang nyaman dan dapat diandalkan untuk dioperasikan.

2Semua rol transmisi terbuat dari baja berkualitas tinggi, berlapis krom keras, dan permukaan tanah.

3Gear transmisi mengadopsi transmisi gear heliks presisi tinggi, terbuat dari baja paduan berkualitas tinggi, pengolahan gear tanah, kekuatan tinggi, ketahanan aus dan operasi yang stabil.

4Setiap kelompok dari seluruh mesin dipisahkan secara listrik, terkunci secara pneumatik, dan terkunci secara pneumatik.

5Ada berbagai sinyal lonceng saat peralatan mulai dan berhenti.

Parameter teknis utama

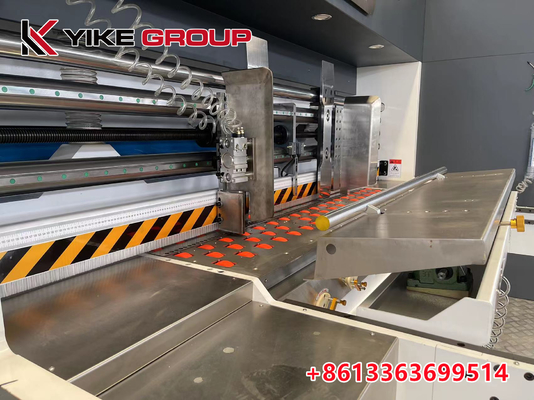

Satuan pakan kertas (timbalPemanfaatan tepi)

1) Panel kontrol utama dikendalikan oleh layar sentuh dan tombol kontrol, yang nyaman dan andal.

2) Mesin utama dimulai dengan tombol ganda untuk memastikan keselamatan operator dan mesin utama.

3) Kertas dapat dimasukkan secara terus menerus atau bergantian (dengan counter) (kertas dapat dimasukkan secara bergantian sesuai kebutuhan).

4) Pengaturan jumlah pakan kertas, menampilkan jumlah produksi.

5) Posisi baffle kiri dan kanan dikendalikan secara mekanis dan listrik untuk memindahkan jarak.

6) Baffle depan diatur secara manual dan sinkron untuk menyesuaikan celah.

7) Empat sumbu tepi depan kertas makan kipas 7.5KW, hisap pembantu kertas makan, untuk memastikan makanan kertas halus.

8) Diameter luar dari roller pengisian kertas atas adalah φ155.4mm, pipa baja ber dinding tebal tanpa jahitan, dibungkus dengan karet tahan aus,yang tidak hanya mempertahankan elastisitas tetapi juga memastikan ketahanan surface wear, mengurangi perataan kardus.

9) Diameter luar dari roller pengisian kertas bagian bawah adalah φ155,4 mm, pipa baja tanpa jahitan halus digiling dan diukir di permukaan dan dilapisi krom keras.

10) Transmisi dua rol mengadopsi transmisi kopling slider silang untuk mengurangi keausan dan membuat transmisi lebih halus.

11) Kopling mesin mengadopsi kopling mesin kontrol listrik, dan dilengkapi

Unit Pencetakan

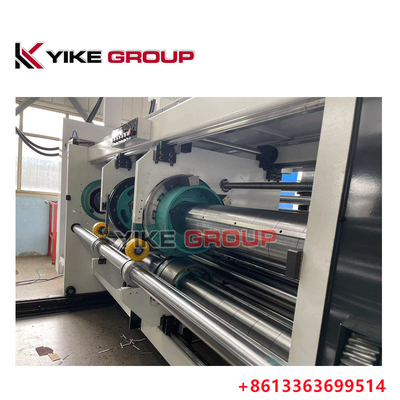

Rol plat pencetakan

1) Diameter luar roller pelat pencetakan termasuk ketebalan pelat adalah 480mm

2) Rol pencetakan terbuat dari pipa baja tanpa jahitan ber dinding tebal berkualitas tinggi, dan permukaannya dihaluskan halus dan dilapisi krom keras.

3) Koreksi keseimbangan, operasi yang stabil.

4) Gulung digantung pada pelat, dan penguncian sisi tunggal membuat penyelarasan pelat gantung akurat, nyaman dan cepat.

5) alur gantung pelat penuh cocok untuk strip pelat gantung 10mm.

6) Saat memuat dan melepaskan piring pencetakan, saklar kaki dikendalikan secara listrik untuk rotasi maju dan mundur, yang nyaman dan fleksibel.

Rol embossing

1) Diameter luar roller embossing adalah φ155,4mm.

2) Pipa baja tanpa jahitan dengan dinding tebal, permukaan halus, berlapis krom keras.

3) Koreksi keseimbangan, operasi yang lancar.

4) Pengaturan roller tekanan mengadopsi struktur pengunci diri untuk celah kotak turbin, dan rentang penyesuaian adalah 0-11mm.

3,Sahal pemasangan kertas

1) Diameter luar roller embossing adalah φ86mm.

2) Pipa baja tanpa jahitan ber dinding tebal, permukaan halus, berlapis krom keras, dan kepala poros memiliki kerucut untuk meningkatkan kekuatan tubuh poros.

3) Koreksi keseimbangan, operasi yang lancar.

4) Roda pemakanan kertas mengadopsi mekanisme penyesuaian cepat, yang sederhana dan cepat dioperasikan.

Rol anilox transfer tinta

1) Diameter roller anilox φ198mm

2) Setelah permukaan pipa baja tanpa jahitan dinding tebal digiling halus, permukaan digiling, corak anilox diukir, dan krom keras dilapisi.

3) Titik-titiknya konsisten dan tinta diterapkan secara merata, yang memperpanjang umur pelat percetakan dan rol karet.

4) Ketika roller karet dan pola anilox berputar, perbedaan kecepatan dapat terbentuk, memungkinkan roller karet untuk memainkan peran mengikis tinta.

5) Bersama dengan sistem pakan kertas, alat angkat otomatis pneumatik (saat mencetak, roller anilox turun dan bersentuhan dengan pelat pencetakan, dan ketika pencetakan berhenti,roller anilox naik dan terpisah dari pelat pencetakan)

Unit Slotter

Proda resing

1) Pra-pencet sebelum pencet, kertas tidak mudah pecah dan kotaknya rapi.

2) Daftar celah roda penekan diatur secara manual, dengan rentang penyesuaian 2-12mm.dan gear transmisi selalu berada dalam kondisi meshing yang benar selama penyesuaian.

Mekanisme penyesuaian pisau slot

1) Poros pisau adalah pipa baja tanpa jahitan, yang telah digiling dua kali, dengan krom keras dilapisi di permukaan, dan bergerak lancar.

2) Lebar slotting adalah 7mm.

3) Baja paduan diobati panas dan digiling dengan pisau slot bergantian, dan kekerasan dan ketahanan dijamin.

4) Baja paduan diobati panas dan digiling dengan pisau pemotong dua bagian, dengan pisau tajam dan presisi tinggi.

5) Roda pers bagian slotting dan kursi pisau slotting dikendalikan oleh PLC untuk gerakan horizontal kiri dan kanan, dan tombol mengontrol pengaturan sinkron gerakan horizontal,yang mudah dioperasikan dan meningkatkan efisiensi.

8) Daftar celah kursi pisau slotting diatur secara manual, dengan rentang penyesuaian 2-12mm.dan gear transmisi selalu memastikan keadaan mesh yang benar selama penyesuaian.

9) Dapat digunakan untuk slot karton dua bagian.

Unit slot

1. Single-eksis double-knife slotter, menggunakan struktur gigi internal adjutment ketinggian kotak, sehingga minyak tidak mudah terkontaminasi karton
2. Jalur tekanan pertama putaran, setelah pra-pengisian karton tidak mudah hancur
3. Di atas pers putaran kemasan penampilan Urethane, tidak akan merusak kardus
4. Alat pisau slotter menggunakan mekanisme lintas, sekrup dengan panduan linier, untuk bergerak lebih fleksibel dan tepat
5. Fase slot dan ketinggian kotak, komputer dan kontrol digital listrik
6. Preload, creasing pengaturan celah mengadopsi komputer dan listrik kontrol digital

Unit pemotong die

1Rol pad karet dan roller pemotong mati terbuat dari bahan berkualitas tinggi, dan permukaannya dilapisi krom keras setelah penggilingan.

2. Koreksi keseimbangan untuk meningkatkan stabilitas operasi.

3Rol die-cutting dan karet secara otomatis dilepas melalui perangkat eksentrik yang dikendalikan motor ketika tidak die-cutting,yang dapat mengurangi operasi kosong dan sederhana mesin dan memperpanjang umur layanan karet dan mati.

4Transmisi mekanik dapat membuat karet bergerak 40mm kiri dan kanan, yang dapat membuat keausan roller karet didistribusikan secara merata dan sangat meningkatkan umur layanan roller karet.

5. Fase die-cutting mengadopsi pengaturan 360 ° digital listrik, yang dapat disesuaikan ketika peralatan berjalan atau berhenti, dan operasi sederhana dan cepat.

6. Bagian die-cutting dilengkapi dengan ring pisau die-cutting tanpa template. karton biasa tidak perlu membuat template, menghemat biaya template.Gerakan horisontal dari dering pisau die-memotong diatur secara manual, dan empat pisau tinggi kotak diatur secara sinkron, yang sederhana untuk dioperasikan dan meningkatkan efisiensi.
